光ファイバー テストスイート

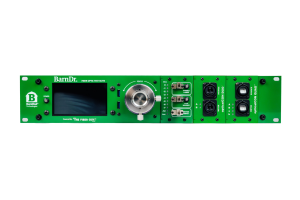

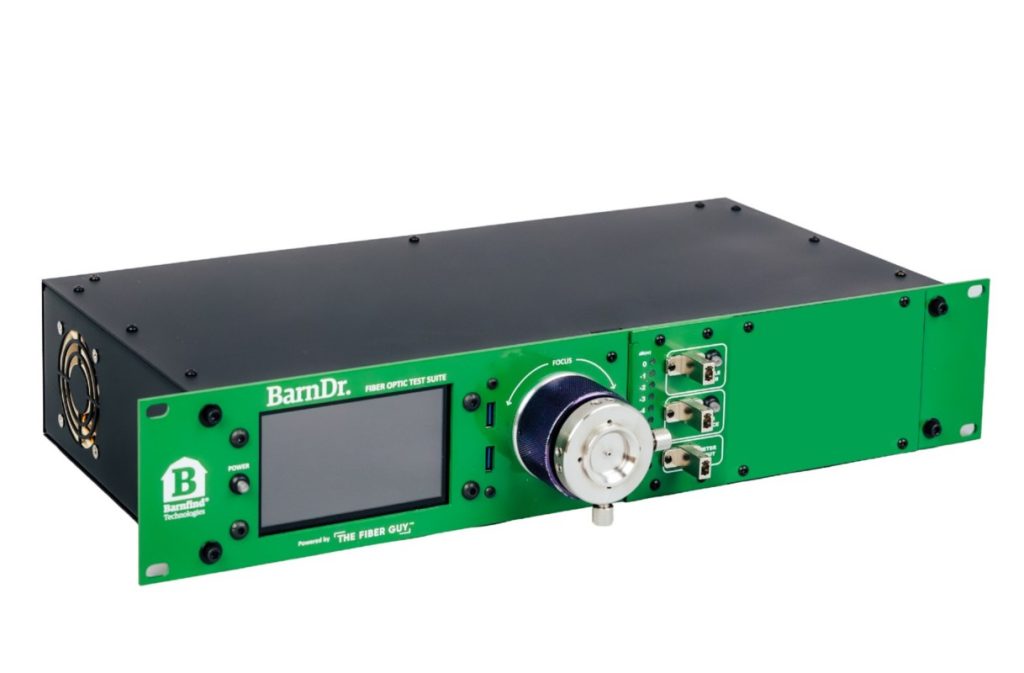

BarnDr.は、ライブイベントにおける光ファイバーテストに不可欠な全機能を、2RUのラックマウント型ユニットひとつに統合しました。
技術者は、検査（LCDモニター付きマイクロスコープ）、追跡（2mW VFL）、測定（光パワーメーター）の各専用ポートにケーブルを直接接続するだけで、即座に必要な機能へアクセスできます。この優れたアクセス性は、現場でのトラブルシューティング時間を劇的に短縮します。
さらに、「接続前に検査し、清掃する」という現場のベストプラクティス（適正な手順）を、その手軽さによって強力に後押しする点も大きな特長です。ファイバーインフラの汚染や損傷を未然に防ぐことで、長期的なメンテナンスコストの大幅な削減にも貢献します。
ST、SC、FC、LCファイバーコネクタに対応するため、2.5mmと1.25mmの両方の嵌合アダプターが付属。

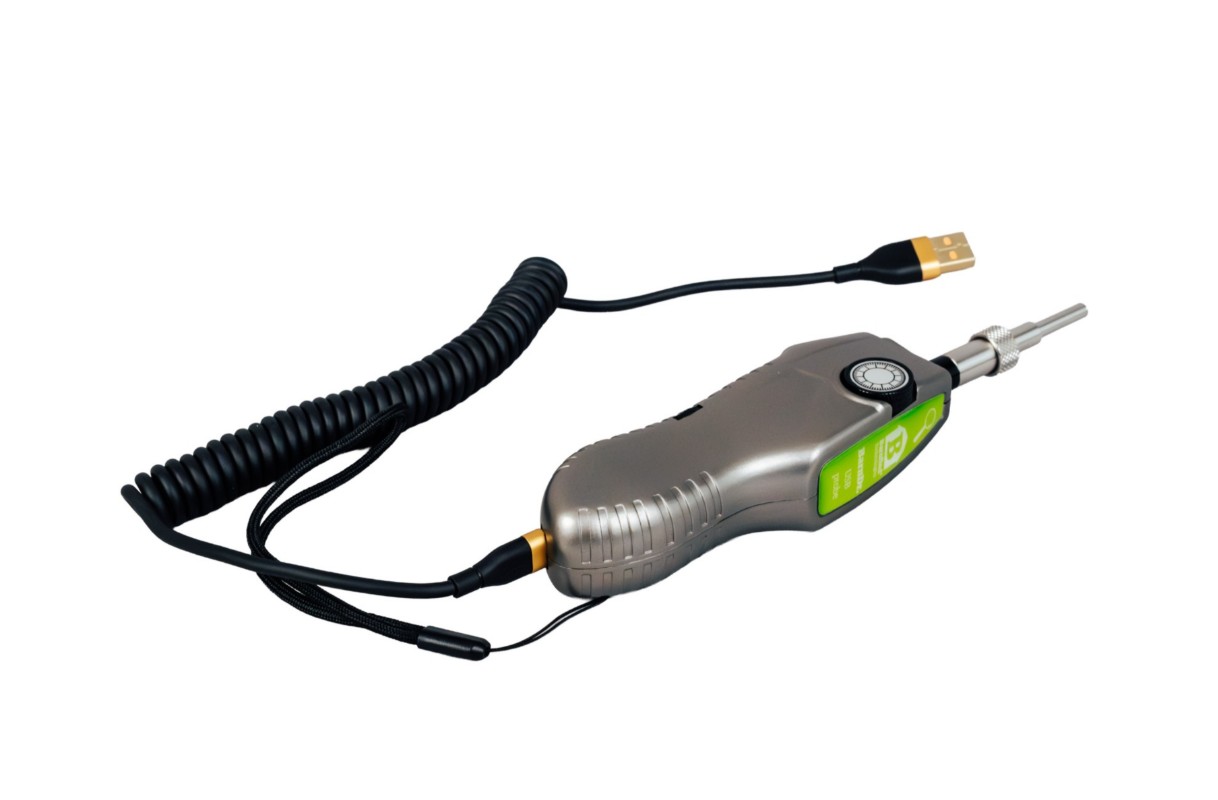

大型で操作しやすいフォーカスリングにより、素早く画像を鮮明化。
高品質な3.5インチLCDディスプレイで視認性に優れています。
X/Y位置は固定ネジまたは付属のつまみネジで固定され、簡単に調整できます。

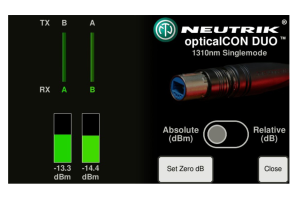

緑色ランプは良好な電力レベルを示し、黄色ランプは低いが測定可能な信号、赤色ランプは非常に低い電力レベルを示します。必要なければdB単位で考える必要はありません。

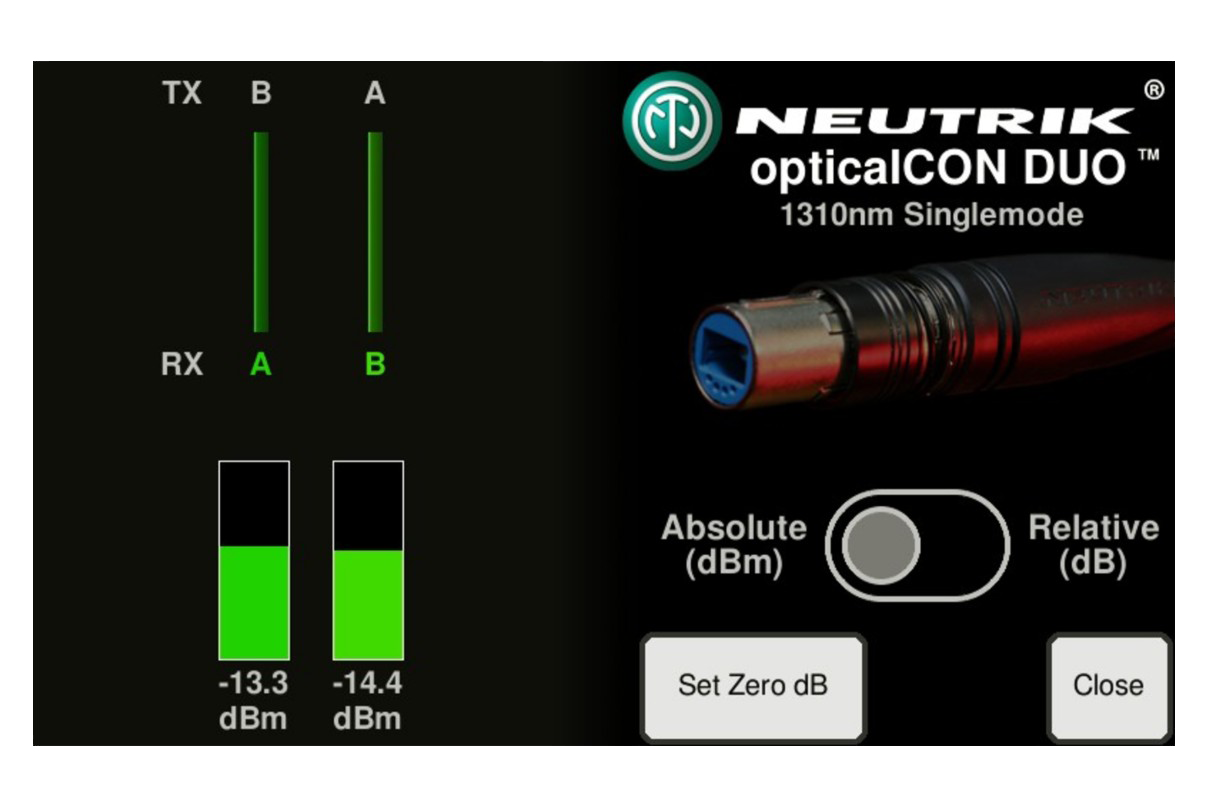

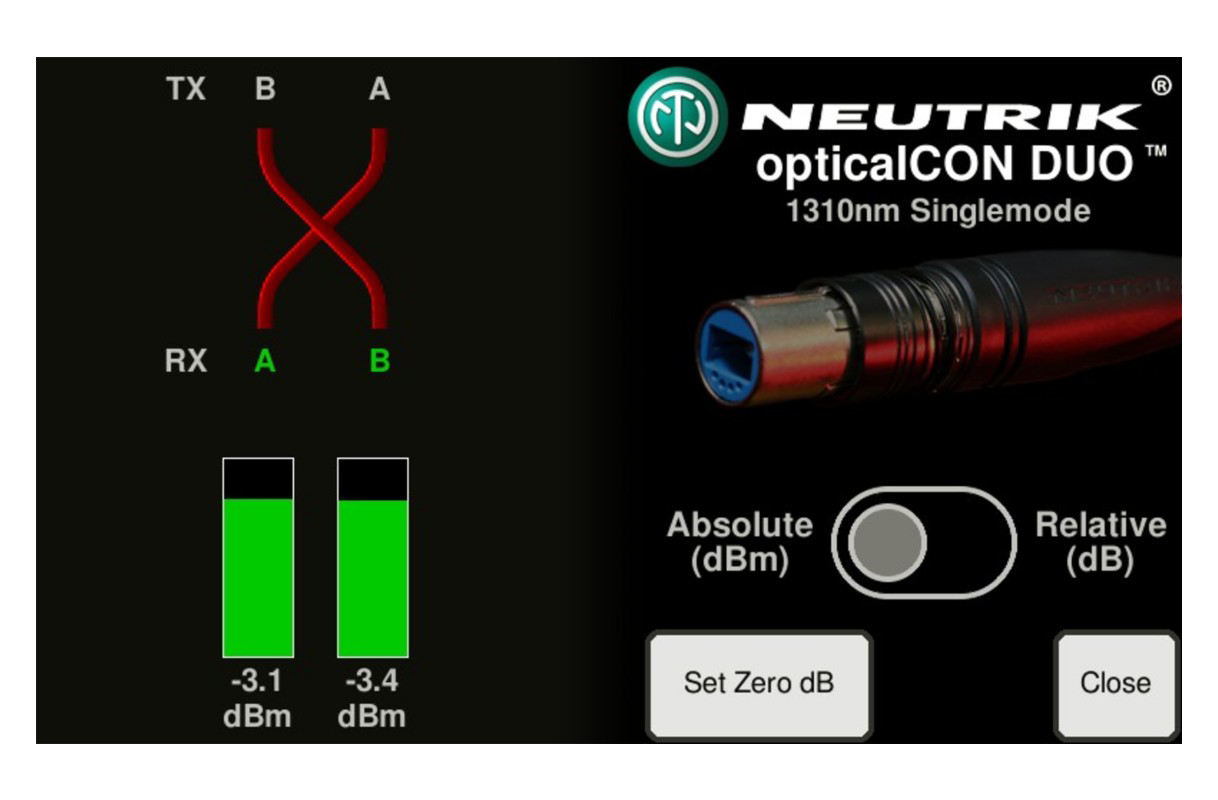

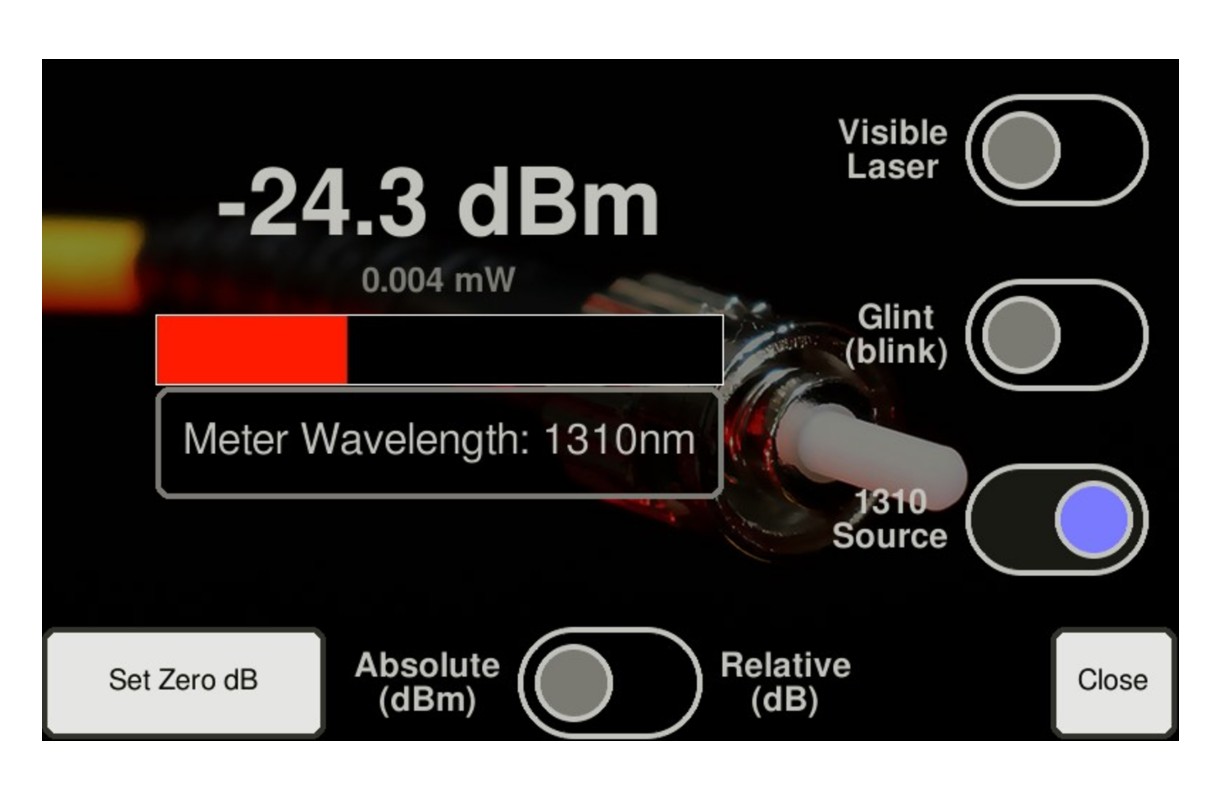

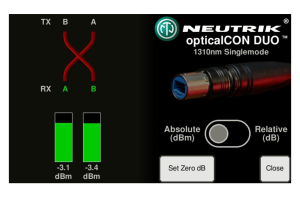

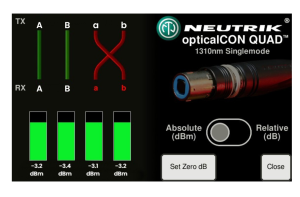

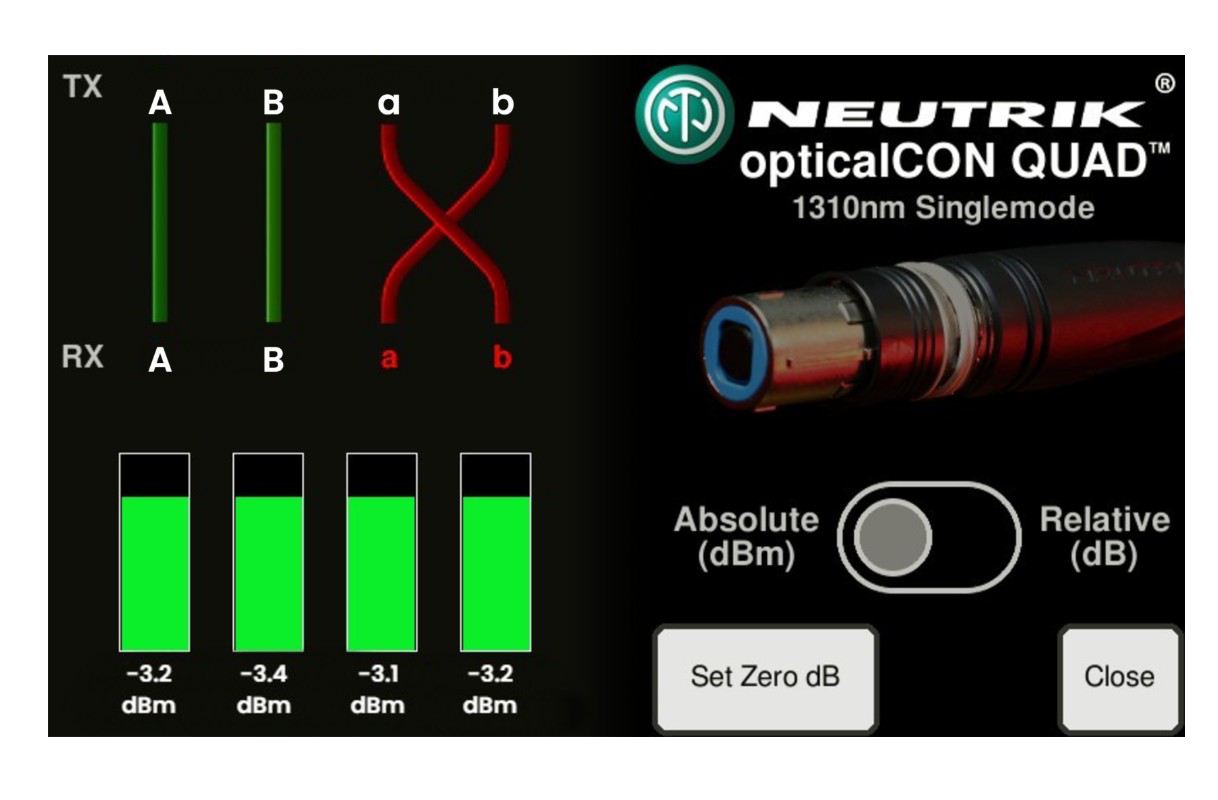

メーターの表示は、高視認性OLEDスクリーンに表示され、複数の単位で精密な電力レベルを示します。絶対単位は1ミリワットを基準としたデシベル(dBm)と実際のミリワット(mW)で表示されます。
計器を基準レベルにゼロ調整することが可能です。これは天秤をゼロ調整するのと同じです。

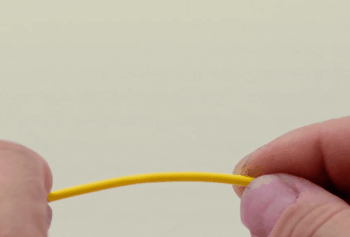

ボタンを押すだけでレーザーが点灯し、操作は非常に簡単です。ファイバー回線の識別や、パッチケーブルの断線・過度な曲がり箇所を光らせて特定するのに大変便利です。
出力は2mWで、会場内のどこにでも光が届く十分なパワーを持ちながら、安全かつ合法的に使用できる仕様です。

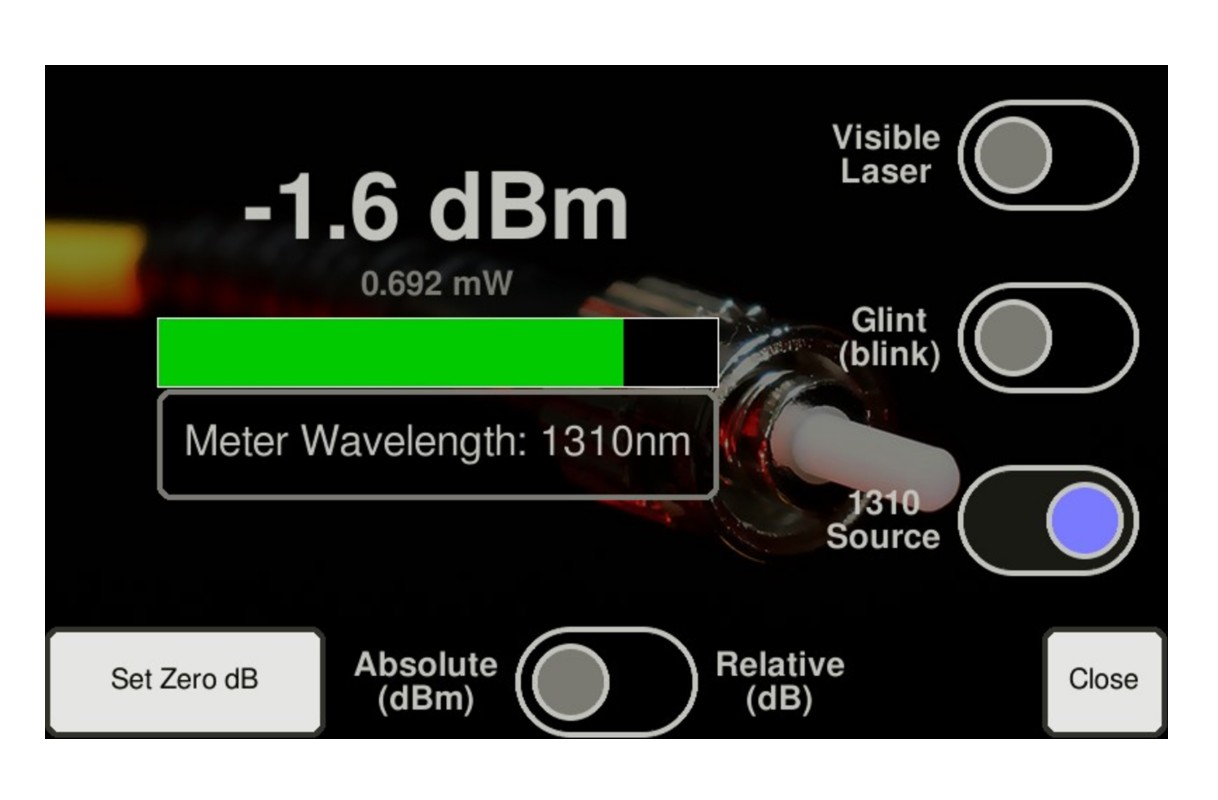

正常なパッチケーブルでパワーメーターに接続し、ゼロ設定を行います。これにより、BarnDr.上の2つのSTコネクタ間に接続されたあらゆるケーブルの状態をテストし、信頼性の高い測定が可能になります。

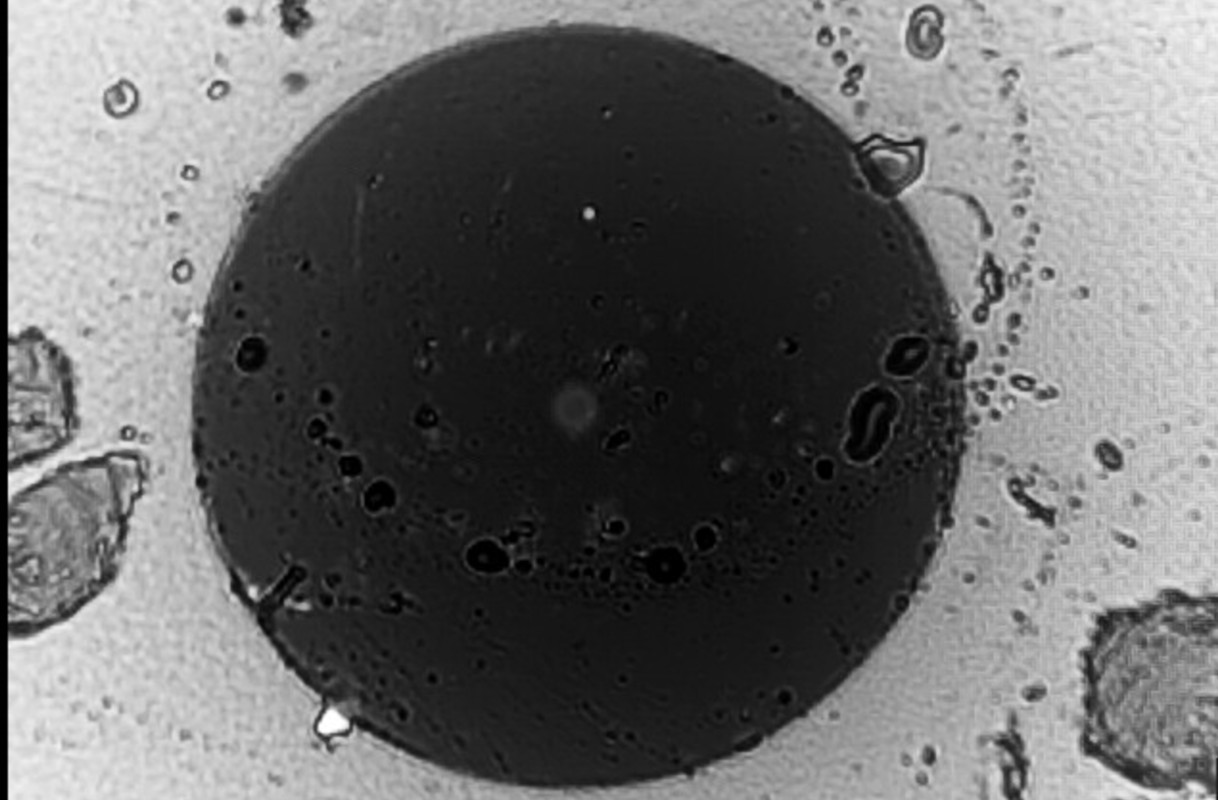

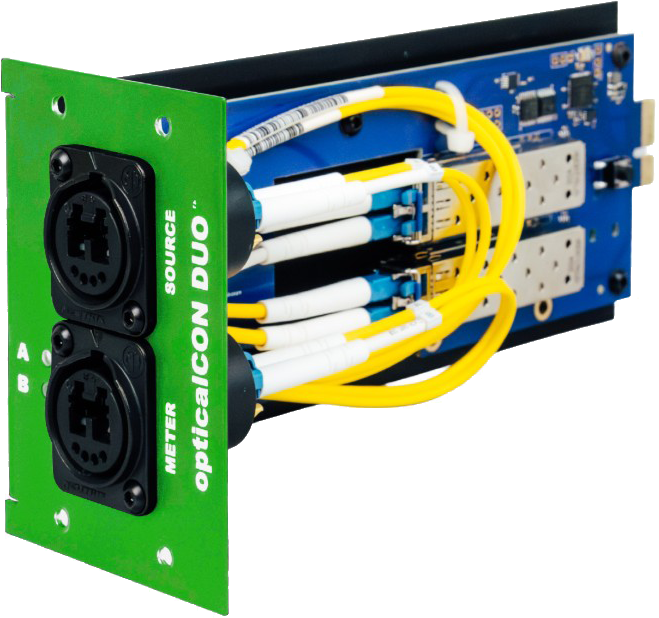

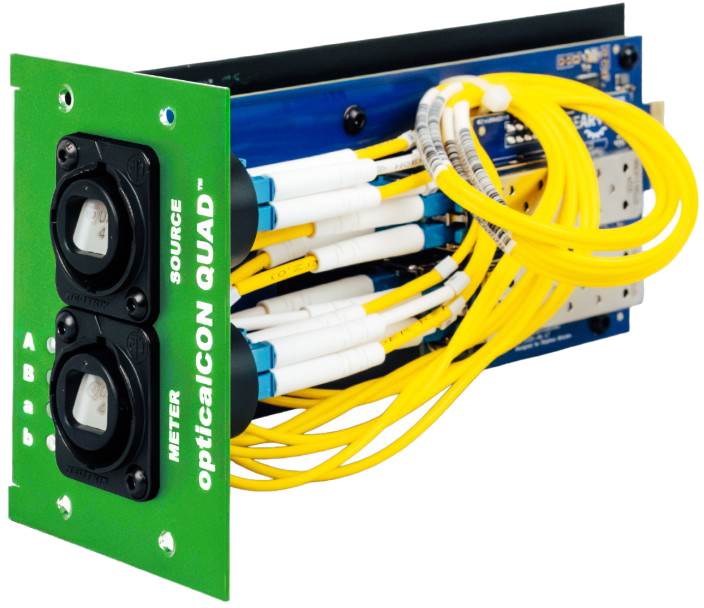

opticalCON コネクタの清掃は極めて重要です。フェルール端面に付着した微細な塵や油分でも、著しい信号損失と性能低下を引き起こすためです。汚れたコネクタを嵌合すると、ファイバーに永久的な傷が付く可能性があり、高額な修理費用やネットワーク障害の原因となります。
opticalCON コネクタの清掃は極めて重要です。フェルール端面に付着した微細な塵や油分でも、著しい信号損失と性能低下を引き起こすためです。汚れたコネクタを嵌合すると、ファイバーに永久的な傷が付く可能性があり、高額な修理費用やネットワーク障害の原因となります。

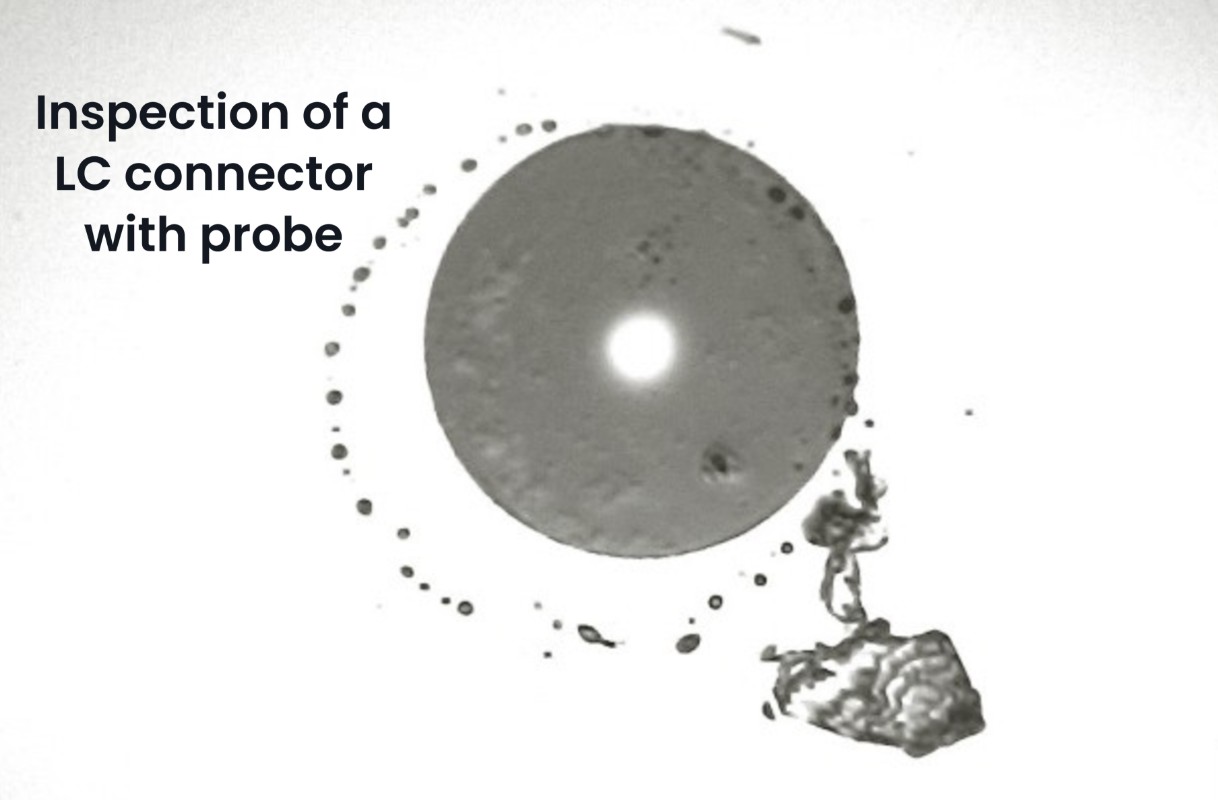

光コネクタの清掃は極めて重要です。フェルール端面に付着した微細な塵や油などの汚染物質は、光信号の大幅な損失を引き起こすだけでなく、研磨面に永久的な損傷を与える可能性があり、ネットワーク性能の低下を招きます。接続前の清浄度確認にはファイバーマイクロスコープによる検査が不可欠であり、コアに異物がないことを確認します。これにより、高額な損害を招く永久的な傷を防ぎ、信頼性の高い高速データ伝送を確保します。
